概要
SIM卡支持移动网络连接和语音服务，而SD卡提供数据存储和备份。越来越多的设备——包括智能手机、无人机和行车记录仪——现在需要同时使用nanoSIM卡和microSD卡。
本公司现有的ST19系列通过一款紧凑型组合连接器满足了这一需求。该连接器可在同一平面上并排容纳两张卡。然而，随着电池容量的增加以及更多组件争夺电路板空间，甚至需要更小巧的解决方案。
全新的ST20系列通过堆叠式托盘架构满足了这一需求：单个托盘的顶部和底部各可容纳一张卡片，与ST19系列相比，PCB占用面积减少了约50%。插槽本身是在两个回流焊贴装组件——一个插座（＊2）和一个插块（＊3）——在PCB上结合时形成的，省去了任何单独的连接机构，从而实现了极其紧凑、轻薄的设计。
图1：与ST19系列相比，安装面积减少约50%

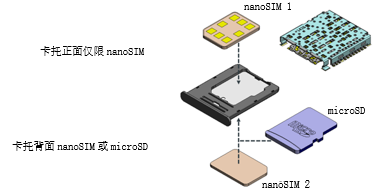

图2：堆叠式托盘结构

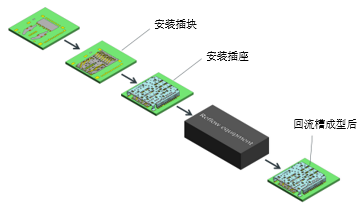

图3：回流焊工艺
- microSD™为SD Association的商标
- 该插槽由连接器外壳、托盘顶部的触点以及检测开关组成，专为支持nanoSIM卡而设计
- 该模块在卡托底部配有触点，支持nanoSIM或microSD卡，可实现“三选二”功能
产品特征
- 3选2配置：nanoSIM（顶部）+ microSD（底部），或顶部和底部均为nanoSIM
- 推拉托盘操作
- 尺寸：2.35mm（高）× 15.2mm（宽）× 15.9mm（深）
- 抗屈曲接触设计
- 常闭托盘检测 开关（D-SW）
- 防误插结构
- 托盘内设计有卡片固定结构
适用市场
智能手机、平板电脑、无人机、行车记录仪、游戏机、笔记本电脑
一般规格
| 针数 | 20针 + 2针（开关） |
|---|---|
| 接触电阻 | 信号端子：100mΩ最大（初始） |
| 耐电压 | AC500Vr.m.s.（每分钟） |
| 绝缘电阻 | 1,000MΩ最小值（初始） |
| 插拔寿命 | 2,500次 |
| 工作温度范围 | -25℃～+85℃ |
| 额定电流 | 0.5A最大 |
| 额定电压 | 最大10V |
材料/表面处理
卡座
| 构成部件 | 材料 | 材料/表面处理 |
|---|---|---|
| 触点 | 铜合金 | 镍层镀金 （触点与安装区域） |
| 外壳 | 合成树脂 | - |
| 盖板 | 不锈钢 | 镍层镀金 （安装区域） |
| 检测开关 | 铜合金 | 镍层镀金 （触点与安装区域） |
插块
| 构成部件 | 材料 | 材料/表面处理 |
|---|---|---|
| 触点 | 铜合金 | 镍层镀金 （触点与安装区域） |
| 外壳 | 合成树脂 | - |
